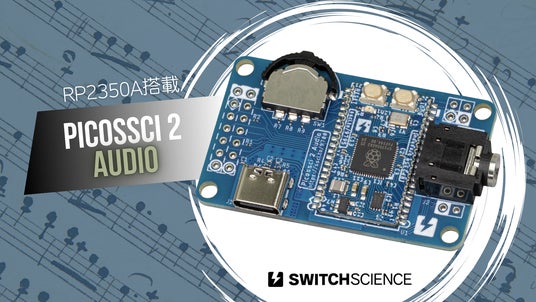

株式会社スイッチサイエンス（以下スイッチサイエンス、本社：東京都新宿区、代表取締役：金本茂）は、 Raspberry Pi独自開発の最新マイコンRP2350を搭載した基板シリーズ「Picossci（ピコッシィ）2」として、DirectDriveヘッドフォンアンプ内蔵DACのMAX9850を搭載し、SDカードやレバースイッチ等のUIを備えたオーディオ開発基板「Picossci 2 Audio」を発売しました。基板上には、グラフィック液晶接続用コネクタや、ライン出力等の配線パターンを配しており、ユーザの用途に合わせた高度なカスタマイズを可能にする拡張性も備えています。これ一枚で、高音質なオーディオ再生から自作ポータブルプレイヤーの試作まで、自由自在なオーディオ体験を構築できます。
「Picossci 2 Audio」の特徴
高品位なオーディオ体験を実現： コンデンサレスで高音質なDirectDrive方式ヘッドフォンアンプ内蔵DAC「MAX9850」を搭載しています。実用的な周辺機能をワンボードに集約： 2個の汎用LED、入力用のレバースイッチ、高音質なオーディオファイルの保存などにも対応可能なSDカードソケットを搭載しています。
カスタマイズ性： グラフィック液晶接続コネクタやライン出力、アナログ入力、SWD端子などの豊富な配線パターンを搭載し、必要に応じて部品をはんだ付けすることで拡張が可能です。
「Picossci 2 Audio」の仕様
「Picossci 2 Audio」- Picossci 2 RP2350A ピッチ変換基板
- - RP2350A 搭載
- - 32 Mbit Flash ROM 搭載
- - 12.000 MHzクロック発振器搭載
- - RESET ボタン、BOOTSELボタン搭載
- - 汎用LED （黄緑）搭載
- ヘッドフォンアンプ付きI2S-オーディオDAC（MAX9850）搭載
- レバースイッチ搭載（左右・押し込み）
- SDカードソケット搭載
- USB Type-C コネクタ搭載
- 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）以下は配線パターンのみ（部品をはんだ付けすれば使えます）
- 7ピン拡張ピン（2.54 mm ピッチ）┗ 3 x アナログ入力（GPIO 26 ～ 28）┗ 3.3V出力┗ 5 V電源入力┗ 2 x GND
- グラフィック液晶接続コネクタ
- 2 x ラインアウトピン（L-ch／R-ch）
- SWD接続端子
「Picossci 2 Audio」表
「Picossci 2 Audio」裏
「Picossci 2 Audio」PIN配置
販売情報
スイッチサイエンスのウェブショップ（ (リンク ») ） にて販売します。「Picossci 2 Audio」
型番 SSCI-097000
商品名 Picossci 2 Audio
価格（消費税込み） 5,940 円
購入ページ (リンク »)
参考
グラフィック液晶接続コネクタでの使用に適した製品です
「AQM1248A小型グラフィック液晶ボード （ピンヘッダ付き）」
型番 SSCI-110228
商品名 AQM1248A小型グラフィック液晶ボード （ピンヘッダ付き）
価格（消費税込み） 1,980 円
購入ページ (リンク »)
